Revisión 12 · 10 octubre 2026
Chakana
hecha para
armarse.
Los planos, las plantillas y el modelo 3D parten de una sola geometría. Ocho cuadrantes planos, 20 conectores iguales y una mesa de una sola placa de fenólico.
3.000 × 3.000 mmcírculo Ø1.134,22 mm162 piezas49 tipos de perfil
Explorar montaje 3D ↗Ver cada corte ↗
Visualización ambiental conceptual. Las dimensiones y el número de piezas se verifican en el GLB y los planos, no en esta imagen.
Estado de ingeniería. Geometría coordinada, todavía no liberada para cortar o construir. Se debe medir sección real y H3; resolver empalmes, placas, tornillos, arriostramiento, suelo y anclajes; verificar viento, estabilidad y trepada accidental con profesional competente. Uso previsto: no trepar. No considerar revestimiento ni mesa como apoyo de ascenso.
Experiencia / puesta en escena
Pista llena, luz encendida.
El visor en tiempo real usa el modelo exacto v12 y permite alternar día, atardecer y noche. Al elegir público muestra 144 figuras a escala en la pista frontal; representan la experiencia visual, no un aforo aprobado. Las luces del aro y del contorno se ven activas.
Abrir la simulación a pantalla completa ↗ · Ver imagen nocturna ↗

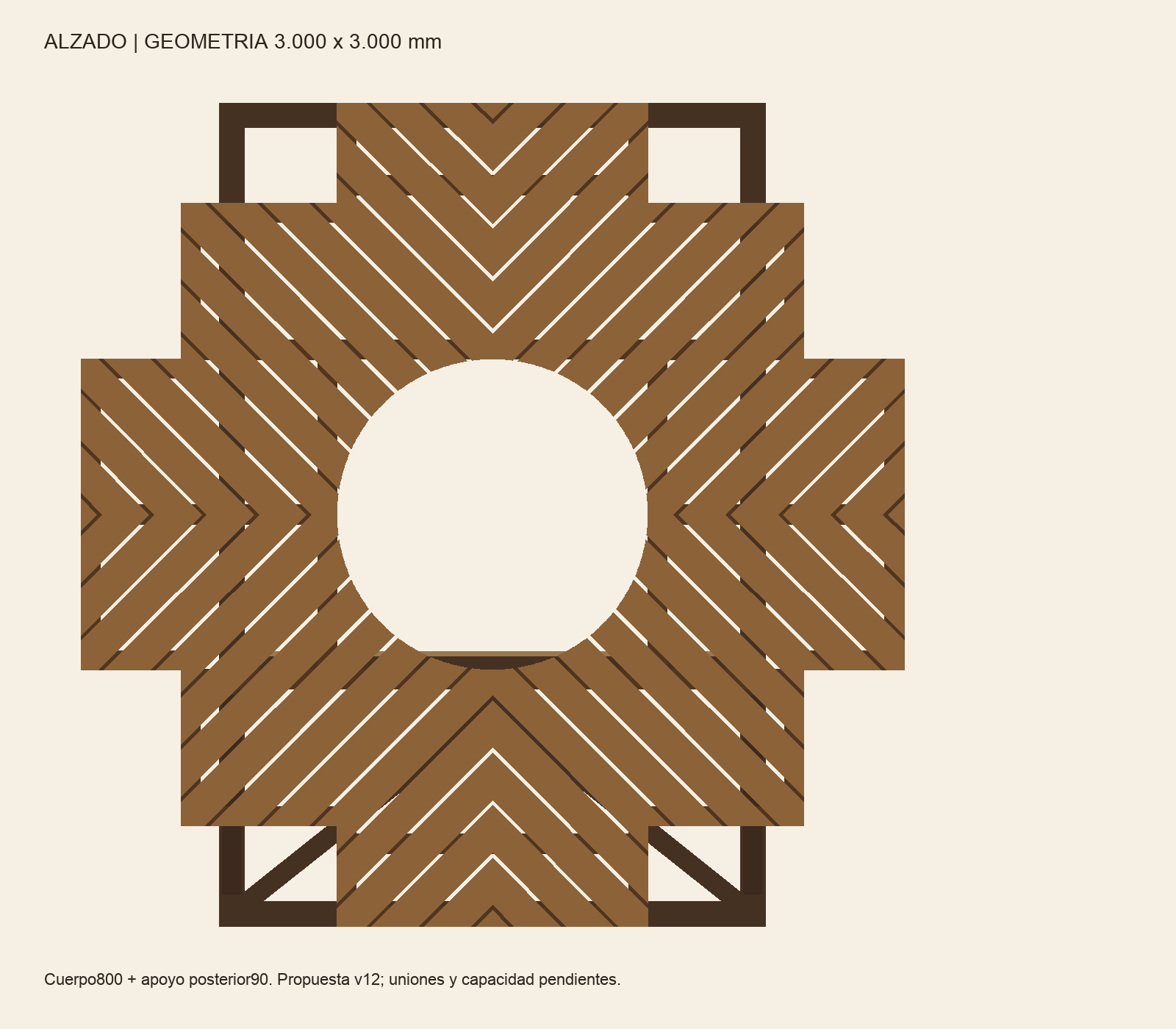

01 / proporción
Una forma, una escala.
Se toma como referencia una variante gráfica de chakana, normalizada a un cuadrado máximo de 3 m por lado. Cada eje es simétrico; el centro es siempre un círculo de diámetro 1.134,22 mm, centrado a 1.500 mm del suelo. Esa es la geometría del GLB y el DXF.

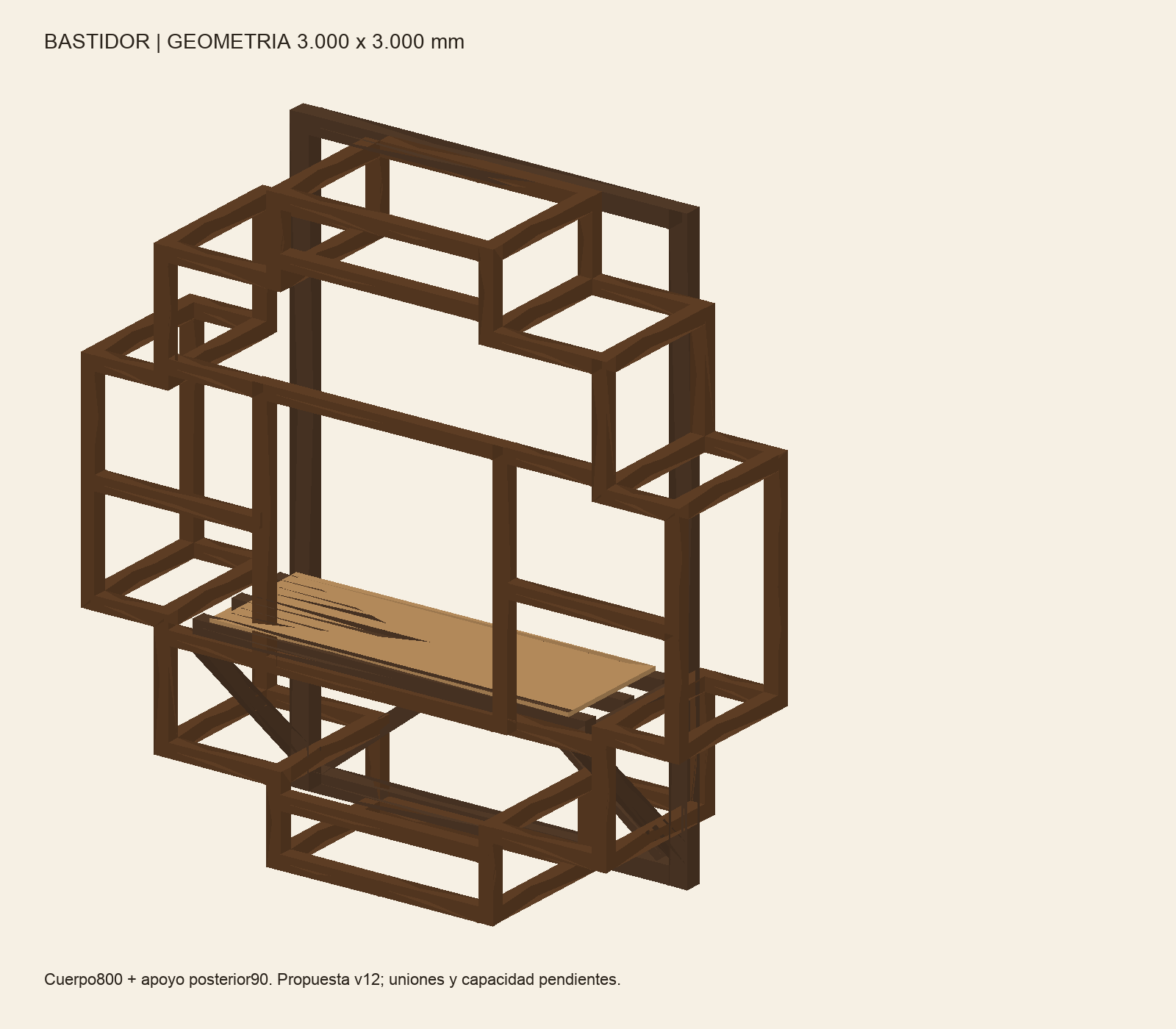

Dos columnas continuas de 3.000 mm quedan atrás. Cuerpo frontal–posterior: 800 mm; fondo total con postes: 890 mm. 3×3 y 4×4 son medidas nominales de compra; el modelo supone secciones reales 70×70 y 90×90 mm.
La fachada usa tablas recuperadas con canto rústico, como la obra fotografiada. Son revestimiento desmontable, no barras resistentes. Su corte circular se deriva del mismo vano del modelo.
Descargar GLB ·
DAE ·
DXF ·
Parámetros
02 / cabina
Una mesa de fenólico.
Se reemplazan 14 tablas de tapa por una placa de fenólico de exterior de 18 mm cortada a 1.800 × 620 mm. Queda a 1.000 mm de altura y apoyada sobre tres largueros idénticos de 70 × 70 × 1.970 mm. Los dos brazos y las diagonales inferiores se mantienen en el modelo porque llevan el peso hacia los postes y limitan el descuadre; sus uniones requieren cálculo.
De una placa comercial de 2.440 × 1.220 mm sale la tapa y quedan dos retazos útiles: 640 × 620 mm y 2.440 × 600 mm, menos el ancho real de sierra. Sellar ambas caras y todos los cantos, en especial los recién cortados; protegerla de lluvia directa y desmontarla antes de una quema prevista.
Referencia minorista relevada: ARS 55.690 por placa. Las 14 tablas de la revisión anterior sumaban ARS 53.495; diferencia indicativa +ARS 2.195. Confirmar precio, calidad exterior y stock al comprar. El presupuesto estructural anterior no sirve como total actualizado: faltan cotizaciones de 3×3/4×4 reales, herrajes y anclajes.
03 / cortar
Cada pieza, una sola ficha.
162 IDs del GLB agrupados por perfil y sección: 49 tipos geométricos. Las piezas idénticas comparten esquema y cantidad. La madera recuperada conserva la cara vista; se admiten giros del dibujo en el plano, no dar vuelta la tabla para espejar su corte. Los taladros y descuentos de herraje aún no están definidos, por lo que estos tipos pueden dividirse al cerrar las uniones.
Las miniaturas mantienen la proporción real, aunque se ajustan a la pantalla. Cada SVG descargable tiene tamaño físico 1:1 y una barra de 100 mm para comprobar la impresión.
T014 piezas
FACADE_-1_+1_-6
120 × 20 mm · perfil 439.34 × 439.34 mm
IDs de esta pieza
FACADE_-1_+1_-6 | FACADE_-1_+1_+6 | FACADE_+1_-1_-6 | FACADE_+1_-1_+6
T024 piezas
FACADE_-1_+1_-7
120 × 20 mm · perfil 248.42 × 248.42 mm
IDs de esta pieza
FACADE_-1_+1_-7 | FACADE_-1_+1_+7 | FACADE_+1_-1_-7 | FACADE_+1_-1_+7
T034 piezas
FACADE_-1_+1_-8
120 × 20 mm · perfil 57.5 × 57.5 mm
IDs de esta pieza
FACADE_-1_+1_-8 | FACADE_-1_+1_+8 | FACADE_+1_-1_-8 | FACADE_+1_-1_+8
T044 piezas
FACADE_-1_-1_-6
120 × 20 mm · perfil 439.34 × 439.34 mm
IDs de esta pieza
FACADE_-1_-1_-6 | FACADE_-1_-1_+6 | FACADE_+1_+1_-6 | FACADE_+1_+1_+6
T054 piezas
FACADE_-1_-1_-7
120 × 20 mm · perfil 248.42 × 248.42 mm
IDs de esta pieza
FACADE_-1_-1_-7 | FACADE_-1_-1_+7 | FACADE_+1_+1_-7 | FACADE_+1_+1_+7
T064 piezas
FACADE_-1_-1_-8
120 × 20 mm · perfil 57.5 × 57.5 mm
IDs de esta pieza
FACADE_-1_-1_-8 | FACADE_-1_-1_+8 | FACADE_+1_+1_-8 | FACADE_+1_+1_+8
T072 piezas
FACADE_-1_+1_+0
120 × 20 mm · perfil 777.89 × 777.89 mm
IDs de esta pieza
FACADE_-1_+1_+0 | FACADE_+1_-1_+0
T082 piezas
FACADE_-1_+1_+1
120 × 20 mm · perfil 789.48 × 683.7 mm
IDs de esta pieza
FACADE_-1_+1_+1 | FACADE_+1_-1_+1
T092 piezas
FACADE_-1_+1_+2
120 × 20 mm · perfil 744.46 × 613.23 mm
IDs de esta pieza
FACADE_-1_+1_+2 | FACADE_+1_-1_+2
T102 piezas
FACADE_-1_+1_+3
120 × 20 mm · perfil 646.31 × 662.5 mm
IDs de esta pieza
FACADE_-1_+1_+3 | FACADE_+1_-1_+3
T112 piezas
FACADE_-1_+1_+4
120 × 20 mm · perfil 567.11 × 736.81 mm
IDs de esta pieza
FACADE_-1_+1_+4 | FACADE_+1_-1_+4
T122 piezas
FACADE_-1_+1_+5
120 × 20 mm · perfil 567.11 × 630.26 mm
IDs de esta pieza
FACADE_-1_+1_+5 | FACADE_+1_-1_+5
T132 piezas
FACADE_-1_+1_-1
120 × 20 mm · perfil 683.7 × 789.48 mm
IDs de esta pieza
FACADE_-1_+1_-1 | FACADE_+1_-1_-1
T142 piezas
FACADE_-1_+1_-2
120 × 20 mm · perfil 613.23 × 744.46 mm
IDs de esta pieza
FACADE_-1_+1_-2 | FACADE_+1_-1_-2
T152 piezas
FACADE_-1_+1_-3
120 × 20 mm · perfil 662.5 × 646.31 mm
IDs de esta pieza
FACADE_-1_+1_-3 | FACADE_+1_-1_-3
T162 piezas
FACADE_-1_+1_-4
120 × 20 mm · perfil 736.81 × 567.11 mm
IDs de esta pieza
FACADE_-1_+1_-4 | FACADE_+1_-1_-4
T172 piezas
FACADE_-1_+1_-5
120 × 20 mm · perfil 630.26 × 567.11 mm
IDs de esta pieza
FACADE_-1_+1_-5 | FACADE_+1_-1_-5
T182 piezas
FACADE_-1_-1_+0
120 × 20 mm · perfil 777.89 × 777.89 mm
IDs de esta pieza
FACADE_-1_-1_+0 | FACADE_+1_+1_+0
T192 piezas
FACADE_-1_-1_+1
120 × 20 mm · perfil 789.48 × 683.7 mm
IDs de esta pieza
FACADE_-1_-1_+1 | FACADE_+1_+1_+1
T202 piezas
FACADE_-1_-1_+2
120 × 20 mm · perfil 744.46 × 613.23 mm
IDs de esta pieza
FACADE_-1_-1_+2 | FACADE_+1_+1_+2
T212 piezas
FACADE_-1_-1_+3
120 × 20 mm · perfil 646.31 × 662.5 mm
IDs de esta pieza
FACADE_-1_-1_+3 | FACADE_+1_+1_+3
T222 piezas
FACADE_-1_-1_+4
120 × 20 mm · perfil 567.11 × 736.81 mm
IDs de esta pieza
FACADE_-1_-1_+4 | FACADE_+1_+1_+4
T232 piezas
FACADE_-1_-1_+5
120 × 20 mm · perfil 567.11 × 630.26 mm
IDs de esta pieza
FACADE_-1_-1_+5 | FACADE_+1_+1_+5
T242 piezas
FACADE_-1_-1_-1
120 × 20 mm · perfil 683.7 × 789.48 mm
IDs de esta pieza
FACADE_-1_-1_-1 | FACADE_+1_+1_-1
T252 piezas
FACADE_-1_-1_-2
120 × 20 mm · perfil 613.23 × 744.46 mm
IDs de esta pieza
FACADE_-1_-1_-2 | FACADE_+1_+1_-2
T262 piezas
FACADE_-1_-1_-3
120 × 20 mm · perfil 662.5 × 646.31 mm
IDs de esta pieza
FACADE_-1_-1_-3 | FACADE_+1_+1_-3
T272 piezas
FACADE_-1_-1_-4
120 × 20 mm · perfil 736.81 × 567.11 mm
IDs de esta pieza
FACADE_-1_-1_-4 | FACADE_+1_+1_-4
T282 piezas
FACADE_-1_-1_-5
120 × 20 mm · perfil 630.26 × 567.11 mm
IDs de esta pieza
FACADE_-1_-1_-5 | FACADE_+1_+1_-5
T2920 piezas
DEPTH_01
70 × 70 mm · perfil 640 × 70 mm
IDs de esta pieza
DEPTH_01 | DEPTH_02 | DEPTH_03 | DEPTH_04 | DEPTH_05 | DEPTH_06 | DEPTH_07 | DEPTH_08 | DEPTH_09 | DEPTH_10 | DEPTH_11 | DEPTH_12 | DEPTH_13 | DEPTH_14 | DEPTH_15 | DEPTH_16 | DEPTH_17 | DEPTH_18 | DEPTH_19 | DEPTH_20
T3016 piezas
FRAME_FRONT_11
70.00 × 70 mm · perfil 497.11 × 70 mm
IDs de esta pieza
FRAME_FRONT_11 | FRAME_FRONT_14 | FRAME_FRONT_15A | FRAME_FRONT_15B | FRAME_FRONT_16 | FRAME_FRONT_19 | FRAME_FRONT_20A | FRAME_FRONT_20B | FRAME_BACK_11 | FRAME_BACK_14 | FRAME_BACK_15A | FRAME_BACK_15B | FRAME_BACK_16 | FRAME_BACK_19 | FRAME_BACK_20A | FRAME_BACK_20B
T318 piezas
FRAME_FRONT_12
70.00 × 70 mm · perfil 295.78 × 70 mm
IDs de esta pieza
FRAME_FRONT_12 | FRAME_FRONT_13 | FRAME_FRONT_17 | FRAME_FRONT_18 | FRAME_BACK_12 | FRAME_BACK_13 | FRAME_BACK_17 | FRAME_BACK_18
T324 piezas
FRAME_FRONT_01
70.00 × 70 mm · perfil 70 × 435.78 mm
IDs de esta pieza
FRAME_FRONT_01 | FRAME_FRONT_06 | FRAME_BACK_01 | FRAME_BACK_06
T334 piezas
FRAME_FRONT_02
70.00 × 70 mm · perfil 70 × 637.11 mm
IDs de esta pieza
FRAME_FRONT_02 | FRAME_FRONT_07 | FRAME_BACK_02 | FRAME_BACK_07
T344 piezas
FRAME_FRONT_03A
70.00 × 70 mm · perfil 70 × 567.11 mm
IDs de esta pieza
FRAME_FRONT_03A | FRAME_FRONT_08B | FRAME_BACK_03A | FRAME_BACK_08B
T354 piezas
FRAME_FRONT_03B
70.00 × 70 mm · perfil 70 × 567.11 mm
IDs de esta pieza
FRAME_FRONT_03B | FRAME_FRONT_08A | FRAME_BACK_03B | FRAME_BACK_08A
T364 piezas
FRAME_FRONT_04
70.00 × 70 mm · perfil 70 × 637.11 mm
IDs de esta pieza
FRAME_FRONT_04 | FRAME_FRONT_09 | FRAME_BACK_04 | FRAME_BACK_09
T374 piezas
FRAME_FRONT_05
70.00 × 70 mm · perfil 70 × 435.78 mm
IDs de esta pieza
FRAME_FRONT_05 | FRAME_FRONT_10 | FRAME_BACK_05 | FRAME_BACK_10
T384 piezas
SKIN_RAIL_02_0
70.00 × 70 mm · perfil 427.11 × 70 mm
IDs de esta pieza
SKIN_RAIL_02_0 | SKIN_RAIL_02_1 | SKIN_RAIL_04_0 | SKIN_RAIL_04_1
T392 piezas
OPENING_HIDDEN_H_-1
70.00 × 70 mm · perfil 1134.22 × 70 mm
IDs de esta pieza
OPENING_HIDDEN_H_-1 | OPENING_HIDDEN_H_+1
T402 piezas
OPENING_HIDDEN_V_-1
70.00 × 70 mm · perfil 70 × 1274.22 mm
IDs de esta pieza
OPENING_HIDDEN_V_-1 | OPENING_HIDDEN_V_+1
T412 piezas
SKIN_RAIL_01
70.00 × 70 mm · perfil 994.22 × 70 mm
IDs de esta pieza
SKIN_RAIL_01 | SKIN_RAIL_05
T422 piezas
SKIN_RAIL_03_0
70.00 × 70 mm · perfil 792.89 × 70 mm
IDs de esta pieza
SKIN_RAIL_03_0 | SKIN_RAIL_03_1
T433 piezas
TABLE_BEAM_-275
70 × 70 mm · perfil 1970 × 70 mm
IDs de esta pieza
TABLE_BEAM_-275 | TABLE_BEAM_+0 | TABLE_BEAM_+275
T442 piezas
BRACE_REAR_-1
70 × 70 mm · perfil 905 × 754.73 mm
IDs de esta pieza
BRACE_REAR_-1 | BRACE_REAR_+1
T452 piezas
BRACE_TABLE_-1
70 × 70 mm · perfil 724.5 × 724.5 mm
IDs de esta pieza
BRACE_TABLE_-1 | BRACE_TABLE_+1
T462 piezas
POST_-1
90 × 90 mm · perfil 3000 × 90 mm
IDs de esta pieza
POST_-1 | POST_+1
T472 piezas
SUPPORT_REAR_45
90 × 90 mm · perfil 1810 × 90 mm
IDs de esta pieza
SUPPORT_REAR_45 | SUPPORT_REAR_2955
T482 piezas
TABLE_ARM_-1
70 × 70 mm · perfil 710 × 70 mm
IDs de esta pieza
TABLE_ARM_-1 | TABLE_ARM_+1
T491 pieza
TABLE_PLYWOOD_01
1800 × 620 × 18 mm · perfil 1800 × 620 mm
IDs de esta pieza
TABLE_PLYWOOD_01
Tabla de tipos CSV ↓ · 162 IDs CSV ↓
04 / pieza repetida
Un travesaño. Veinte veces.
Los conectores DEPTH_01…20 son iguales: sección supuesta 70 × 70 mm y 640 mm libres entre las caras internas de los marcos. La lámina muestra planta, lateral y testero a tamaño físico 1:1. Las maderas se cortan iguales sólo cuando la medida real de la sección y el detalle de fijación estén confirmados.
05 / transporte
Ocho cuadrantes planos.
El marco frontal se divide en cuatro cuadrantes; el posterior repite los mismos perfiles. Cada paquete contiene seis maderas. Apilarlos planos con separadores, protector de canto y una diagonal temporal de embalaje. Esa diagonal de transporte se quita durante el montaje; no sustituye los arriostres definitivos. Los dos postes viajan completos. La fachada, mesa, travesaños y herrajes viajan en bultos separados y numerados.
DA · 6 maderas por cara
FRAME_FRONT_03B · FRAME_FRONT_04 · FRAME_FRONT_05 · FRAME_FRONT_13 · FRAME_FRONT_14 · FRAME_FRONT_15A
DB · 6 maderas por cara
FRAME_FRONT_01 · FRAME_FRONT_02 · FRAME_FRONT_03A · FRAME_FRONT_11 · FRAME_FRONT_12 · FRAME_FRONT_20A
IA · 6 maderas por cara
FRAME_FRONT_06 · FRAME_FRONT_07 · FRAME_FRONT_08B · FRAME_FRONT_15B · FRAME_FRONT_16 · FRAME_FRONT_17
IB · 6 maderas por cara
FRAME_FRONT_08A · FRAME_FRONT_09 · FRAME_FRONT_10 · FRAME_FRONT_18 · FRAME_FRONT_19 · FRAME_FRONT_20B
Plan de bultos CSV ↓. Comprar preliminarmente 22 barras 3×3 de ≥3,05 m (20 optimizadas +2 de reserva), 5 barras 4×4 de ≥3,05 m (4 de despiece +1 de reserva) y una placa de fenólico 18 mm 2,44 × 1,22 m. La optimización considera 5 mm por corte; falta sanear defectos y comprobar stock real. Fachada recuperada: seleccionar tablas sanas y secas por lote, no asignar precio cero automáticamente.
Plan barra por barra (incluye disco y remanente) ↓ · Plano de corte del fenólico 1:10 ↗
06 / materiales para Fuego
Qué comprar y qué falta cotizar.
Esta lista incluye materiales, sin alquiler de sonido o energía, trabajo ni flete. Los importes conocidos son referencias de octubre de 2026; las celdas pendientes impiden cerrar un total ejecutivo. Los herrajes y anclajes heredados del presupuesto v11 son provisiones, no cantidades aprobadas para fabricar.
Madera · subtotal conocido ARS 407,668
| Material | Cantidad | Subtotal indicativo | Estado |
|---|
| Palo 3×3 nominal, ≥3,05 m; sección real supuesta 70×70 | 22 barra | ARS 351,978 | 20 barras optimizadas +2 reserva; confirmar grado, sección y stock |
| Palo 4×4 nominal, ≥3,05 m; sección real supuesta 90×90 | 5 barra | Por cotizar | 4 barras de despiece +1 reserva; dos postes enteros |
| Fenólico exterior 18 mm, placa 2.440×1.220 | 1 placa | ARS 55,690 | confirmar encolado exterior; sellar cantos |
| Tablas sanas recuperadas para revestimiento 120×20 nominal | 1 lote | Por cotizar | no estructurales; elegir cara vista, secar y medir |
| Sellador de cantos y caras de tablero | 1 lote | Por cotizar | apto intemperie, desmontable antes de quema |
Herrería · subtotal conocido ARS 393,000
| Material | Cantidad | Subtotal indicativo | Estado |
|---|
| Punteras H3 existentes | 10 u | ARS 0 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
| Conectores auxiliares H2/locales | 12 u | ARS 144,000 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
| Pernos, tuercas y arandelas | 180 juego | ARS 99,000 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
| Tornillos de madera | 350 u | ARS 42,000 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
| Placas/escuadras de refuerzo | 12 u | ARS 108,000 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
Luces · subtotal conocido ARS 892,940
| Material | Cantidad | Subtotal indicativo | Estado |
|---|
| Tira WS2811 exterior, rollo 5 m | 5 rollo | ARS 168,120 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
| Perfil aluminio y difusor, 2 m | 11 u | ARS 97,900 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
| Canal flexible y fijaciones del aro | 1 lote | ARS 60,000 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
| Nodo Ethernet ESP32 WT32-ETH01 | 2 u | ARS 30,538 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
| Fuente Mean Well XLG-200-12-A IP67 | 2 u | ARS 121,540 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
| Switch Ethernet 5 puertos | 1 u | ARS 25,742 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
| Gabinete de control y distribución | 2 u | ARS 60,000 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
| Driver y nivel de datos | 2 u | ARS 24,000 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
| Regulador 12 V a 5 V | 2 u | ARS 14,000 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
| Fusiblera DC de 6 vías | 2 u | ARS 37,200 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
| Fusibles calibrados y repuestos | 1 lote | ARS 8,000 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
| Cable DC cobre 2 × 2,5 mm², 50 m | 1 rollo | ARS 125,900 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
| Cable datos y patch Ethernet | 1 lote | ARS 30,000 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
| Conectores sellables por ramal | 1 lote | ARS 50,000 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
| Prensaestopas, grapas y soportes desmontables | 1 lote | ARS 40,000 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
Electricidad común · subtotal conocido ARS 120,000
| Material | Cantidad | Subtotal indicativo | Estado |
|---|
| Tablero AC, diferencial, térmica y tierra | 1 lote | ARS 120,000 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
Anclaje A (provisión) · subtotal conocido ARS 540,000
| Material | Cantidad | Subtotal indicativo | Estado |
|---|
| Bastidor triangulado y pies, componente físico | 1 conjunto | ARS 300,000 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
| Anclas removibles | 4 u | ARS 240,000 | Provisión v11 retenida; revisar compatibilidad y precio para v12 |
Descargar presupuesto v12 por rubro CSV ↓ · Sonido y energía por separado ↓
07 / ensayo de construcción
La versión de 1 metro copia el armado.
Repite ocho cuadrantes, veinte travesaños frontales–posteriores, dos postes continuos, fachada en chevrón y círculo central. Suprime la mesa y sus siete apoyos. Exterior exacto 1.000 × 1.000 mm y centro Ø378,0718 mm. Se usan secciones de maqueta 24×24, 30×30 y tablas 40×7 mm; sirven para aprender el orden de construcción, no para inferir resistencia ni multiplicar cortes por tres.
Abrir prototipo constructivo 1 m ↗
06 / secuencia
Armalo en 3D.
El visor usa el mismo GLB de 162 piezas. Girá la cámara, aislá familias y avanzá por los pasos. Representa el orden geométrico de montaje; el método de izado, arriostramiento temporal y validación de herrajes son tareas de ingeniería pendientes.
Abrir el montaje en pantalla completa ↗
08 / herrajes y suelo
Dos bases posibles; un nudo por verificar.
A · Anclaje removible al terreno
Bastidor basal triangulado unido a anclas de suelo removibles, con unión mecánica a ambos postes y puntos de reacción a cada lado. La cantidad, profundidad, separación y resistencia de extracción dependen del ensayo local de suelo y de las acciones calculadas de viento y uso accidental. No usar estacas livianas como sustituto.
B · Base lastrada superficial
Patines extendidos y lastres físicamente conectados al bastidor, sin penetrar el suelo. Determinar masa, brazo resistente, deslizamiento y presión bajo apoyos con la misma hipótesis de viento y persona accidental. Requiere transporte y maniobra de los pesos.
Elegir una solución tras relevar el predio; los planos anteriores ilustran ambos principios pero no dimensionan la nueva sección 70/90 mm. La H3 existente tiene tres brazos a 90° formados por perfiles L soldados; hay más de diez piezas declaradas, pero sus alas, espesor, longitud de brazo y agujeros aún deben medirse. Usarla sólo donde encaje en la madera real y donde el cálculo cierre. En los empalmes rectos de cuadrantes puede hacer falta una placa recta distinta; H3 no equivale a un empalme colineal.
Puntera H3 en 3D ↗ · Esquema de herrajes previo ↗
09 / bases de revisión
Decisiones antes de taller.
| Tema | Dato a cerrar | Resultado requerido |
|---|
| Madera | Especie, grado estructural, humedad y sección real del proveedor | Recalcular flexión, pandeo y despiece con medidas efectivas. |
| H3 y otros nudos | Medir alas, espesor, brazo, cordones y agujeros de la pieza existente; definir empalme colineal de cuadrantes | Plano de herrajes, patrón de perforación y tornillos verificados. |
| Terreno y viento | Relevamiento de suelo, exposición y anclaje elegido | Dos soluciones de base detalladas y cálculo de vuelco/deslizamiento. |
| Uso accidental | Una persona que pueda intentar trepar pese a la señalización | Revisión de carga puntual, conexiones, anclajes y protección del público. |
| Fuego y lluvia | Protocolo del evento y cronograma | Retiro de fenólico, LED, ESP32, cableado y metal recuperable antes de la quema; sellado temporal de madera y cajas. |
Base normativa argentina para revisión profesional: CIRSOC 601, madera y reglamentos CIRSOC. El archivo 3D no certifica capacidad estructural.
