Revisión 13 · estudio coordinado · 10 octubre 2026

CHAKANA
3 METROS

Cuatro alas planas o dos caras completas. La base, la coronación y los costados se mantienen en piezas de madera enteras.

3.000 × 3.000 mmcírculo Ø1.134,22 mm154 piezas48 tipos20 travesaños idénticos

Simular armado ↗Ver cortes ↗

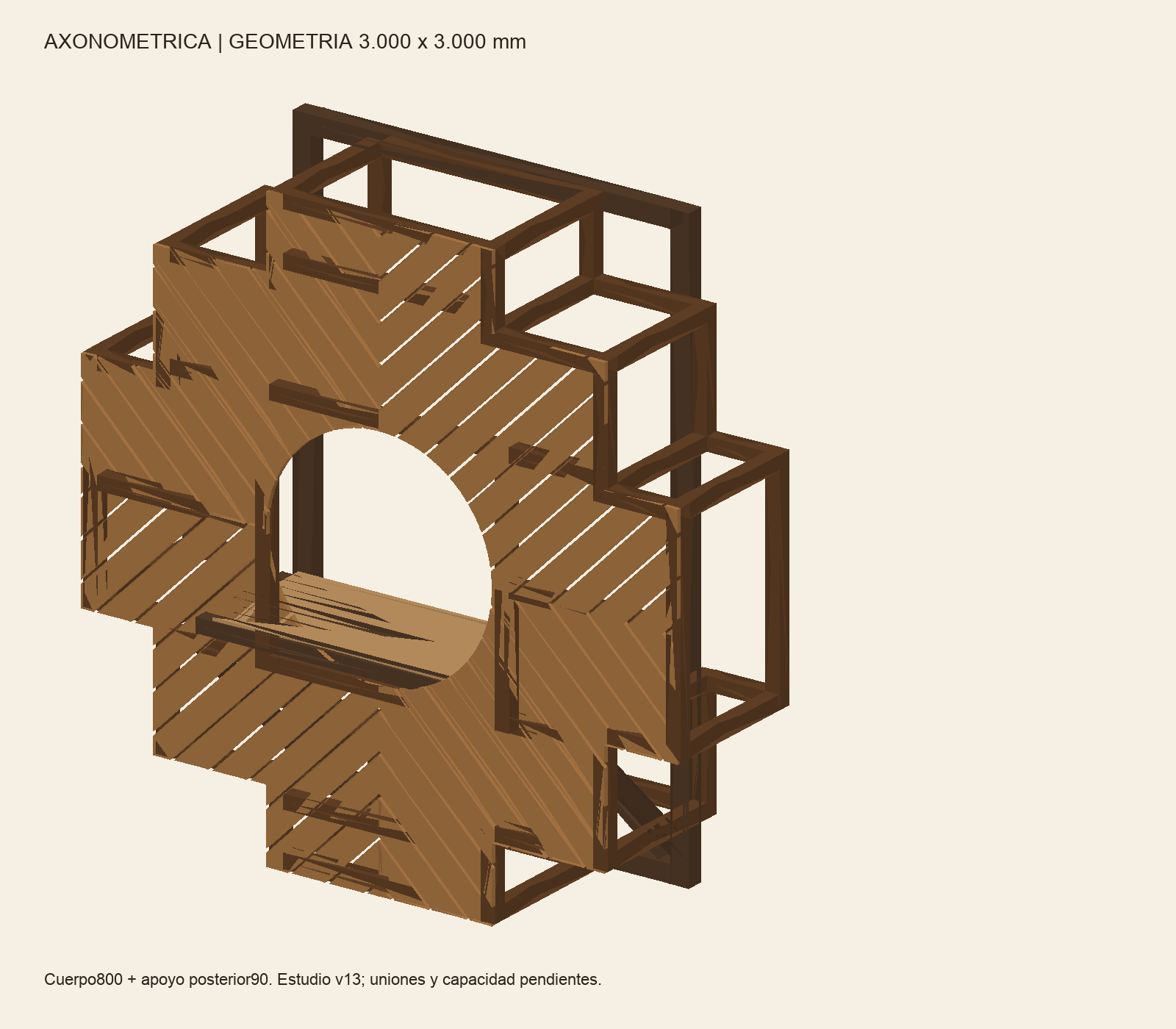

Axonometría exacta del modelo v13
Alzado y volumen derivados del mismo modelo que las plantillas. La H3 se dibuja aparte como pieza de estudio.

Estado: estudio, no plano liberado a taller. La forma y el despiece geométrico coinciden entre GLB, DXF, SVG y tabla. La resistencia, rigidez espacial, uniones y anclajes no están verificados. La obra se plantea sin trepada prevista y exige verificar la posibilidad de una persona que intente trepar. No cortar testas para H3 ni perforar hasta medir el herraje real y cerrar el cálculo con un profesional.

Experiencia nocturna

La obra habitada.

Visión conceptual de la Chakana iluminada ante una pista con público, en paisaje serrano
Imagen ambiental conceptual de la fiesta en Tandil: comunica luz, escala y público. Para medidas y uniones usar únicamente el GLB, DXF y planos de la revisión 13.

Explorar luz y público en el simulador visual ↗ · Este simulador conserva el modelo de la revisión anterior; las juntas de madera se consultan en el visor de montaje v13.

01 / forma y sección

Una geometría para todos los dibujos.

Contorno simétrico de 3.000 × 3.000 mm, derivado de una variante gráfica de chakana y normalizado. No se presenta como canon histórico universal. El centro es siempre circular, Ø1.134,2155 mm; centro a 1.500 mm del suelo.

Frente de madera 70 × 70 mm supuesto; dorso igual. Dos columnas posteriores 90 × 90 mm supuestas y 3.000 mm continuos. Fachada de tablas recuperadas 120 × 20 mm supuestas, con corte en chevrón. Es revestimiento, sin función estructural asignada. La mesa es una tapa de fenólico exterior de 1.800 × 620 × 18 mm, desmontable, a 1.000 mm.

Modelo GLB ↓ · DAE ↓ · DXF ↓ · Parámetros ↓

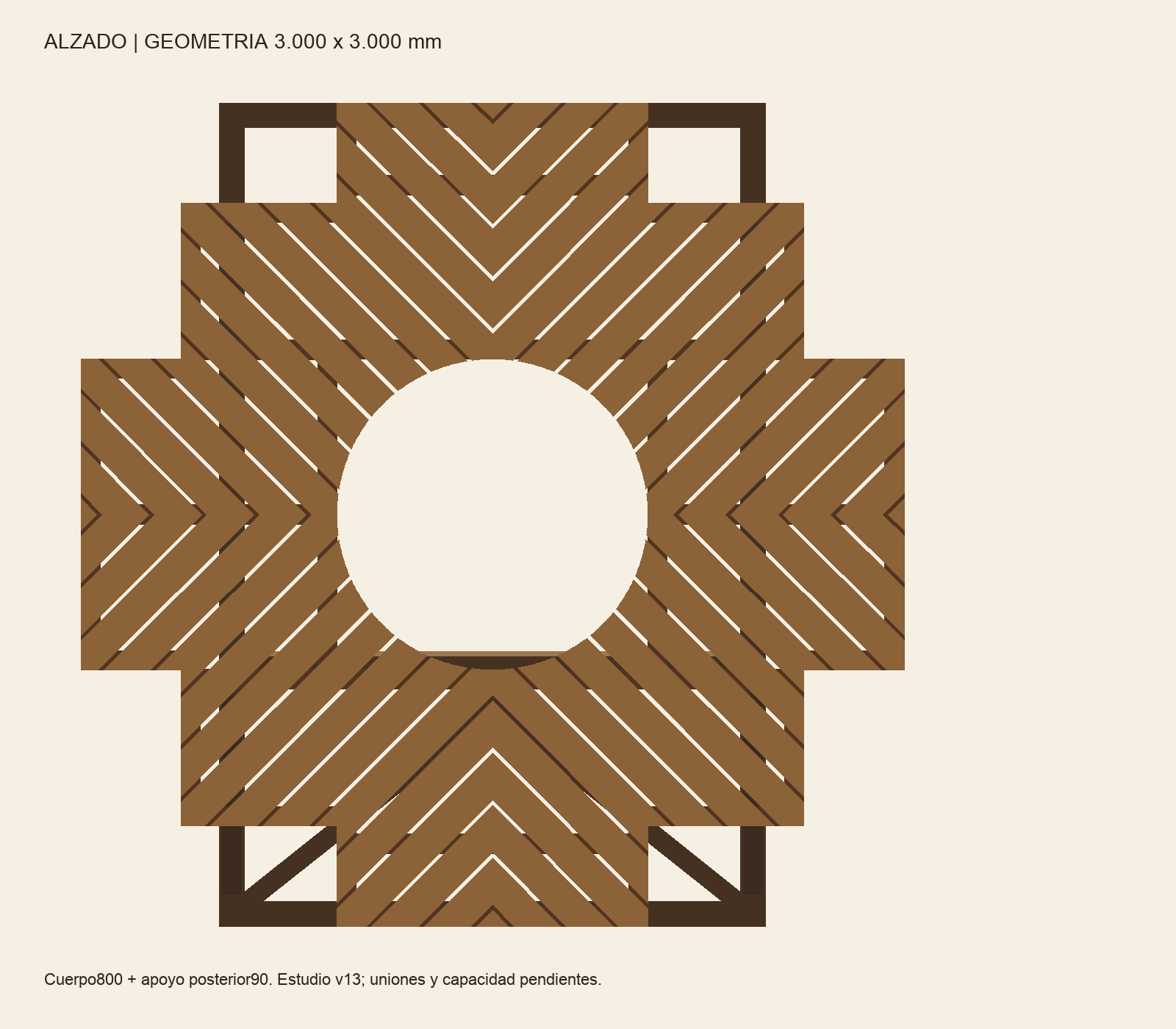

Alzado simétrico con centro circular

02 / simplificación de taller y transporte

Menos juntas, más trabajo hecho en taller.

La división de cuatro cuadrantes por cara obligaba a ocho empalmes rectos nuevos. La solución preferida usa dos alas entrelazadas por cara: cuatro bultos planos en total, cada uno de aproximadamente 1.997 × 3.000 mm. Las barras de base, techo y costados llegan enteras. En campo se cierran únicamente cuatro esquinas perpendiculares existentes, dos por cara; su herraje todavía debe comprobarse.

A · Cuatro alas · preferida

Dos delanteras con fachada premontada donde cabe; dos traseras. Cuna rígida de transporte con apoyo en los extremos salientes de ~1 m. Apilar con separadores y levantar desde la cuna. Cuatro encuentros de esquina en sitio.

B · Dos caras completas

Frente y dorso completos de 3 × 3 m. Cero juntas de cara en sitio, pero cada cara requiere cuna grande y una carga compatible con la carrocería, puerta, trayecto y normativa vial. No asumir que un camión grande alcanza.

C · Ocho cuadrantes · archivo

Cuatro por cara de 1,5 × 1,5 m. Maniobrables, pero obligan a ocho empalmes rectos y más herrajes. Quedan como comparación, no como corte v13.

Croquis comparativo a escala 1:20 ↗ · Decisión y medidas ↓ · Listado de bultos e IDs ↓

Tres opciones de modularización dibujadas a escala física 1:20

Ancho ordinario de referencia de vehículo/carga: 2,60 m conforme al Anexo R nacional. Una cara de 3 m exige estudiar orientación, altura, puerta, fijación y trayecto; si excede la envolvente permitida, gestionar el transporte que corresponda.

03 / secuencia visible

Armado interactivo, con las tres opciones.

El visor utiliza el GLB de 154 maderas y representa por separado cuatro alas, dos caras completas y los ocho cuadrantes anteriores. Muestra las H3 como candidatas de esquina, el volumen de la cuna y la progresión de los travesaños de profundidad. La animación es un ensayo de coordinación: no autoriza izar ni retirar apoyos temporarios.

Abrir visor 3D ↗

04 / uniones

La H3 y la sección de profundidad.

H3 estimada: tres brazos ortogonales a 90°, cada uno hecho con perfil L de alas de 2 pulgadas = 50,8 mm y longitud de 100 mm. El dibujo 3D contiene una representación visual con espesor de 4 mm y agujeros Ø8 mm hipotéticos; no son cotas de fabricación ni guía para perforar. Medir la pieza existente, material, soldaduras y patrón real.

La H3 es candidata en esquinas convexas, en particular en los cuatro encuentros de cierre entre alas. No resuelve empalmes rectos, fijación de poste 90 × 90, mesa ni anclaje. Las esquinas entrantes requieren otro nudo accesible. No asignar resistencia por la apariencia del dibujo.

Lámina H3 con cuatro vistas PDF ↓ · H3 sola 3D ↓ · H3 con madera supuesta 3D ↓ · Evaluación técnica ↓

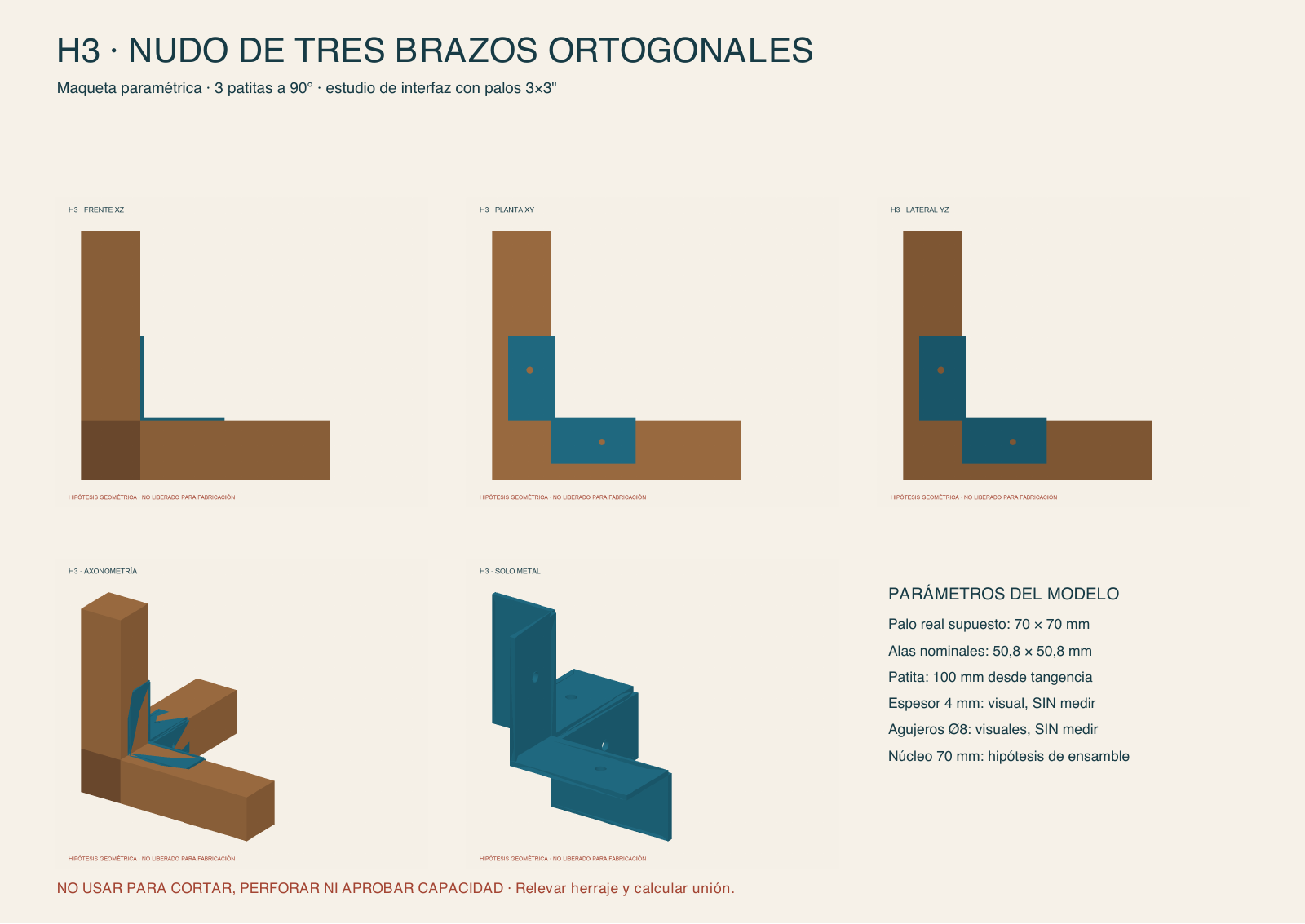

Lámina de H3 con las tres alas de 50,8 milímetros y patas de 100 milímetros

La sección de profundidad muestra 20 travesaños iguales de 640 × 70 × 70 mm entre las caras internas de los bastidores; bastidores de 70 mm a ambos lados, 780 mm de madera de marco a marco y 800 mm contando la piel frontal de 20 mm. El fondo máximo con los postes traseros llega a 890 mm. El método de atornillado y arriostramiento espacial queda por calcular.

Sección física 1:5 de fachada, dos marcos y travesaño de profundidad

05 / taller

154 piezas, 48 fichas geométricas.

Los componentes idénticos comparten una ficha con cantidad e IDs. Cada dibujo SVG tiene tamaño físico 1:1 y barra de control de impresión. En pantalla se escala para lectura. Las cotas son geometría de madera antes de descontar metal o perforar; esos ajustes se harán tras medir madera y herrajes y después del cálculo.


T01×4
Dibujo a escala real de FACADE_-1_+1_-6

FACADE_-1_+1_-6

120 × 20 mm · envolvente 439.34 × 439.34 mm

IDs idénticos

FACADE_-1_+1_-6 | FACADE_-1_+1_+6 | FACADE_+1_-1_-6 | FACADE_+1_-1_+6

Descargar SVG 1:1 ↓

T02×4
Dibujo a escala real de FACADE_-1_+1_-7

FACADE_-1_+1_-7

120 × 20 mm · envolvente 248.42 × 248.42 mm

IDs idénticos

FACADE_-1_+1_-7 | FACADE_-1_+1_+7 | FACADE_+1_-1_-7 | FACADE_+1_-1_+7

Descargar SVG 1:1 ↓

T03×4
Dibujo a escala real de FACADE_-1_+1_-8

FACADE_-1_+1_-8

120 × 20 mm · envolvente 57.5 × 57.5 mm

IDs idénticos

FACADE_-1_+1_-8 | FACADE_-1_+1_+8 | FACADE_+1_-1_-8 | FACADE_+1_-1_+8

Descargar SVG 1:1 ↓

T04×4
Dibujo a escala real de FACADE_-1_-1_-6

FACADE_-1_-1_-6

120 × 20 mm · envolvente 439.34 × 439.34 mm

IDs idénticos

FACADE_-1_-1_-6 | FACADE_-1_-1_+6 | FACADE_+1_+1_-6 | FACADE_+1_+1_+6

Descargar SVG 1:1 ↓

T05×4
Dibujo a escala real de FACADE_-1_-1_-7

FACADE_-1_-1_-7

120 × 20 mm · envolvente 248.42 × 248.42 mm

IDs idénticos

FACADE_-1_-1_-7 | FACADE_-1_-1_+7 | FACADE_+1_+1_-7 | FACADE_+1_+1_+7

Descargar SVG 1:1 ↓

T06×4
Dibujo a escala real de FACADE_-1_-1_-8

FACADE_-1_-1_-8

120 × 20 mm · envolvente 57.5 × 57.5 mm

IDs idénticos

FACADE_-1_-1_-8 | FACADE_-1_-1_+8 | FACADE_+1_+1_-8 | FACADE_+1_+1_+8

Descargar SVG 1:1 ↓

T07×2
Dibujo a escala real de FACADE_-1_+1_+0

FACADE_-1_+1_+0

120 × 20 mm · envolvente 777.89 × 777.89 mm

IDs idénticos

FACADE_-1_+1_+0 | FACADE_+1_-1_+0

Descargar SVG 1:1 ↓

T08×2
Dibujo a escala real de FACADE_-1_+1_+1

FACADE_-1_+1_+1

120 × 20 mm · envolvente 789.48 × 683.7 mm

IDs idénticos

FACADE_-1_+1_+1 | FACADE_+1_-1_+1

Descargar SVG 1:1 ↓

T09×2
Dibujo a escala real de FACADE_-1_+1_+2

FACADE_-1_+1_+2

120 × 20 mm · envolvente 744.46 × 613.23 mm

IDs idénticos

FACADE_-1_+1_+2 | FACADE_+1_-1_+2

Descargar SVG 1:1 ↓

T10×2
Dibujo a escala real de FACADE_-1_+1_+3

FACADE_-1_+1_+3

120 × 20 mm · envolvente 646.31 × 662.5 mm

IDs idénticos

FACADE_-1_+1_+3 | FACADE_+1_-1_+3

Descargar SVG 1:1 ↓

T11×2
Dibujo a escala real de FACADE_-1_+1_+4

FACADE_-1_+1_+4

120 × 20 mm · envolvente 567.11 × 736.81 mm

IDs idénticos

FACADE_-1_+1_+4 | FACADE_+1_-1_+4

Descargar SVG 1:1 ↓

T12×2
Dibujo a escala real de FACADE_-1_+1_+5

FACADE_-1_+1_+5

120 × 20 mm · envolvente 567.11 × 630.26 mm

IDs idénticos

FACADE_-1_+1_+5 | FACADE_+1_-1_+5

Descargar SVG 1:1 ↓

T13×2
Dibujo a escala real de FACADE_-1_+1_-1

FACADE_-1_+1_-1

120 × 20 mm · envolvente 683.7 × 789.48 mm

IDs idénticos

FACADE_-1_+1_-1 | FACADE_+1_-1_-1

Descargar SVG 1:1 ↓

T14×2
Dibujo a escala real de FACADE_-1_+1_-2

FACADE_-1_+1_-2

120 × 20 mm · envolvente 613.23 × 744.46 mm

IDs idénticos

FACADE_-1_+1_-2 | FACADE_+1_-1_-2

Descargar SVG 1:1 ↓

T15×2
Dibujo a escala real de FACADE_-1_+1_-3

FACADE_-1_+1_-3

120 × 20 mm · envolvente 662.5 × 646.31 mm

IDs idénticos

FACADE_-1_+1_-3 | FACADE_+1_-1_-3

Descargar SVG 1:1 ↓

T16×2
Dibujo a escala real de FACADE_-1_+1_-4

FACADE_-1_+1_-4

120 × 20 mm · envolvente 736.81 × 567.11 mm

IDs idénticos

FACADE_-1_+1_-4 | FACADE_+1_-1_-4

Descargar SVG 1:1 ↓

T17×2
Dibujo a escala real de FACADE_-1_+1_-5

FACADE_-1_+1_-5

120 × 20 mm · envolvente 630.26 × 567.11 mm

IDs idénticos

FACADE_-1_+1_-5 | FACADE_+1_-1_-5

Descargar SVG 1:1 ↓

T18×2
Dibujo a escala real de FACADE_-1_-1_+0

FACADE_-1_-1_+0

120 × 20 mm · envolvente 777.89 × 777.89 mm

IDs idénticos

FACADE_-1_-1_+0 | FACADE_+1_+1_+0

Descargar SVG 1:1 ↓

T19×2
Dibujo a escala real de FACADE_-1_-1_+1

FACADE_-1_-1_+1

120 × 20 mm · envolvente 789.48 × 683.7 mm

IDs idénticos

FACADE_-1_-1_+1 | FACADE_+1_+1_+1

Descargar SVG 1:1 ↓

T20×2
Dibujo a escala real de FACADE_-1_-1_+2

FACADE_-1_-1_+2

120 × 20 mm · envolvente 744.46 × 613.23 mm

IDs idénticos

FACADE_-1_-1_+2 | FACADE_+1_+1_+2

Descargar SVG 1:1 ↓

T21×2
Dibujo a escala real de FACADE_-1_-1_+3

FACADE_-1_-1_+3

120 × 20 mm · envolvente 646.31 × 662.5 mm

IDs idénticos

FACADE_-1_-1_+3 | FACADE_+1_+1_+3

Descargar SVG 1:1 ↓

T22×2
Dibujo a escala real de FACADE_-1_-1_+4

FACADE_-1_-1_+4

120 × 20 mm · envolvente 567.11 × 736.81 mm

IDs idénticos

FACADE_-1_-1_+4 | FACADE_+1_+1_+4

Descargar SVG 1:1 ↓

T23×2
Dibujo a escala real de FACADE_-1_-1_+5

FACADE_-1_-1_+5

120 × 20 mm · envolvente 567.11 × 630.26 mm

IDs idénticos

FACADE_-1_-1_+5 | FACADE_+1_+1_+5

Descargar SVG 1:1 ↓

T24×2
Dibujo a escala real de FACADE_-1_-1_-1

FACADE_-1_-1_-1

120 × 20 mm · envolvente 683.7 × 789.48 mm

IDs idénticos

FACADE_-1_-1_-1 | FACADE_+1_+1_-1

Descargar SVG 1:1 ↓

T25×2
Dibujo a escala real de FACADE_-1_-1_-2

FACADE_-1_-1_-2

120 × 20 mm · envolvente 613.23 × 744.46 mm

IDs idénticos

FACADE_-1_-1_-2 | FACADE_+1_+1_-2

Descargar SVG 1:1 ↓

T26×2
Dibujo a escala real de FACADE_-1_-1_-3

FACADE_-1_-1_-3

120 × 20 mm · envolvente 662.5 × 646.31 mm

IDs idénticos

FACADE_-1_-1_-3 | FACADE_+1_+1_-3

Descargar SVG 1:1 ↓

T27×2
Dibujo a escala real de FACADE_-1_-1_-4

FACADE_-1_-1_-4

120 × 20 mm · envolvente 736.81 × 567.11 mm

IDs idénticos

FACADE_-1_-1_-4 | FACADE_+1_+1_-4

Descargar SVG 1:1 ↓

T28×2
Dibujo a escala real de FACADE_-1_-1_-5

FACADE_-1_-1_-5

120 × 20 mm · envolvente 630.26 × 567.11 mm

IDs idénticos

FACADE_-1_-1_-5 | FACADE_+1_+1_-5

Descargar SVG 1:1 ↓

T29×20
Dibujo a escala real de DEPTH_01

DEPTH_01

70 × 70 mm · envolvente 640 × 70 mm

IDs idénticos

DEPTH_01 | DEPTH_02 | DEPTH_03 | DEPTH_04 | DEPTH_05 | DEPTH_06 | DEPTH_07 | DEPTH_08 | DEPTH_09 | DEPTH_10 | DEPTH_11 | DEPTH_12 | DEPTH_13 | DEPTH_14 | DEPTH_15 | DEPTH_16 | DEPTH_17 | DEPTH_18 | DEPTH_19 | DEPTH_20

Descargar SVG 1:1 ↓

T30×8
Dibujo a escala real de FRAME_FRONT_11

FRAME_FRONT_11

70.00 × 70 mm · envolvente 497.11 × 70 mm

IDs idénticos

FRAME_FRONT_11 | FRAME_FRONT_14 | FRAME_FRONT_16 | FRAME_FRONT_19 | FRAME_BACK_11 | FRAME_BACK_14 | FRAME_BACK_16 | FRAME_BACK_19

Descargar SVG 1:1 ↓

T31×8
Dibujo a escala real de FRAME_FRONT_12

FRAME_FRONT_12

70.00 × 70 mm · envolvente 295.78 × 70 mm

IDs idénticos

FRAME_FRONT_12 | FRAME_FRONT_13 | FRAME_FRONT_17 | FRAME_FRONT_18 | FRAME_BACK_12 | FRAME_BACK_13 | FRAME_BACK_17 | FRAME_BACK_18

Descargar SVG 1:1 ↓

T32×6
Dibujo a escala real de FRAME_FRONT_15

FRAME_FRONT_15

70.00 × 70 mm · envolvente 994.22 × 70 mm

IDs idénticos

FRAME_FRONT_15 | FRAME_FRONT_20 | FRAME_BACK_15 | FRAME_BACK_20 | SKIN_RAIL_01 | SKIN_RAIL_05

Descargar SVG 1:1 ↓

T33×4
Dibujo a escala real de FRAME_FRONT_01

FRAME_FRONT_01

70.00 × 70 mm · envolvente 70 × 435.78 mm

IDs idénticos

FRAME_FRONT_01 | FRAME_FRONT_06 | FRAME_BACK_01 | FRAME_BACK_06

Descargar SVG 1:1 ↓

T34×4
Dibujo a escala real de FRAME_FRONT_02

FRAME_FRONT_02

70.00 × 70 mm · envolvente 70 × 637.11 mm

IDs idénticos

FRAME_FRONT_02 | FRAME_FRONT_07 | FRAME_BACK_02 | FRAME_BACK_07

Descargar SVG 1:1 ↓

T35×4
Dibujo a escala real de FRAME_FRONT_03

FRAME_FRONT_03

70.00 × 70 mm · envolvente 70 × 1134.22 mm

IDs idénticos

FRAME_FRONT_03 | FRAME_FRONT_08 | FRAME_BACK_03 | FRAME_BACK_08

Descargar SVG 1:1 ↓

T36×4
Dibujo a escala real de FRAME_FRONT_04

FRAME_FRONT_04

70.00 × 70 mm · envolvente 70 × 637.11 mm

IDs idénticos

FRAME_FRONT_04 | FRAME_FRONT_09 | FRAME_BACK_04 | FRAME_BACK_09

Descargar SVG 1:1 ↓

T37×4
Dibujo a escala real de FRAME_FRONT_05

FRAME_FRONT_05

70.00 × 70 mm · envolvente 70 × 435.78 mm

IDs idénticos

FRAME_FRONT_05 | FRAME_FRONT_10 | FRAME_BACK_05 | FRAME_BACK_10

Descargar SVG 1:1 ↓

T38×4
Dibujo a escala real de SKIN_RAIL_02_0

SKIN_RAIL_02_0

70.00 × 70 mm · envolvente 427.11 × 70 mm

IDs idénticos

SKIN_RAIL_02_0 | SKIN_RAIL_02_1 | SKIN_RAIL_04_0 | SKIN_RAIL_04_1

Descargar SVG 1:1 ↓

T39×2
Dibujo a escala real de OPENING_HIDDEN_H_-1

OPENING_HIDDEN_H_-1

70.00 × 70 mm · envolvente 1134.22 × 70 mm

IDs idénticos

OPENING_HIDDEN_H_-1 | OPENING_HIDDEN_H_+1

Descargar SVG 1:1 ↓

T40×2
Dibujo a escala real de OPENING_HIDDEN_V_-1

OPENING_HIDDEN_V_-1

70.00 × 70 mm · envolvente 70 × 1274.22 mm

IDs idénticos

OPENING_HIDDEN_V_-1 | OPENING_HIDDEN_V_+1

Descargar SVG 1:1 ↓

T41×2
Dibujo a escala real de SKIN_RAIL_03_0

SKIN_RAIL_03_0

70.00 × 70 mm · envolvente 792.89 × 70 mm

IDs idénticos

SKIN_RAIL_03_0 | SKIN_RAIL_03_1

Descargar SVG 1:1 ↓

T42×3
Dibujo a escala real de TABLE_BEAM_-275

TABLE_BEAM_-275

70 × 70 mm · envolvente 1970 × 70 mm

IDs idénticos

TABLE_BEAM_-275 | TABLE_BEAM_+0 | TABLE_BEAM_+275

Descargar SVG 1:1 ↓

T43×2
Dibujo a escala real de BRACE_REAR_-1

BRACE_REAR_-1

70 × 70 mm · envolvente 905 × 754.73 mm

IDs idénticos

BRACE_REAR_-1 | BRACE_REAR_+1

Descargar SVG 1:1 ↓

T44×2
Dibujo a escala real de BRACE_TABLE_-1

BRACE_TABLE_-1

70 × 70 mm · envolvente 724.5 × 724.5 mm

IDs idénticos

BRACE_TABLE_-1 | BRACE_TABLE_+1

Descargar SVG 1:1 ↓

T46×2
Dibujo a escala real de SUPPORT_REAR_45

SUPPORT_REAR_45

90 × 90 mm · envolvente 1810 × 90 mm

IDs idénticos

SUPPORT_REAR_45 | SUPPORT_REAR_2955

Descargar SVG 1:1 ↓

T47×2
Dibujo a escala real de TABLE_ARM_-1

TABLE_ARM_-1

70 × 70 mm · envolvente 710 × 70 mm

IDs idénticos

TABLE_ARM_-1 | TABLE_ARM_+1

Descargar SVG 1:1 ↓

T48×1
Dibujo a escala real de TABLE_PLYWOOD_01

TABLE_PLYWOOD_01

1800 × 620 × 18 mm · envolvente 1800 × 620 mm

IDs idénticos

TABLE_PLYWOOD_01

Descargar SVG 1:1 ↓

48 tipos CSV ↓ · 154 IDs CSV ↓ · Plan barra por barra ↓ · Paquete completo ZIP ↓

06 / ensayo antes del tamaño real

El metro replica las alas y la secuencia.

Prototipo 1.000 × 1.000 mm, círculo central Ø378,0718 mm, dos alas por cara, veinte separadores de profundidad y dos columnas. Se omite la mesa, como solicitaste. Las secciones de maqueta son de aprendizaje y no sirven para deducir resistencia por escala. Construirlo antes de definir testas, herrajes, embalaje y secuencia de la pieza grande.

Abrir guía y cortes del prototipo ↗

Dos alas por cara del prototipo dibujadas a escala 1:10

07 / compras y presupuesto

Materiales separados por rubro.

Despiece teórico para barras comerciales ≥3,05 m con disco supuesto de 5 mm: 20 barras 3×3 + 2 enteras de reserva, 4 barras 4×4 + 1 entera de reserva, y una placa de fenólico exterior 18 mm de 2.440 × 1.220 mm. La piel se selecciona de madera recuperada, sana y seca. Confirmar sección real, especie/grado, defectos, precio y encaje con H3 antes de comprar o cortar en serie.

El archivo para Fuego contiene solo materiales. Sus precios heredados son indicativos y las partidas sin cotizar impiden dar un total cerrado. Sonido y energía siguen como opciones separadas, con equipos propios por verificar.

Madera · subtotal conocido ARS 407,668
MaterialCantidadSubtotal indicativoEstado
Palo 3×3 nominal, ≥3,05 m; sección real supuesta 70×7022 barraARS 351,97820 barras optimizadas +2 reserva; confirmar grado, sección y stock; cotización y encaje por reconfirmar
Palo 4×4 nominal, ≥3,05 m; sección real supuesta 90×905 barraPor cotizar4 barras de despiece +1 reserva; dos postes enteros; cotización y encaje por reconfirmar
Fenólico exterior 18 mm, placa 2.440×1.2201 placaARS 55,690confirmar encolado exterior; sellar cantos; cotización y encaje por reconfirmar
Tablas sanas recuperadas para revestimiento 120×20 nominal1 lotePor cotizarno estructurales; elegir cara vista, secar y medir; cotización y encaje por reconfirmar
Sellador de cantos y caras de tablero1 lotePor cotizarapto intemperie, desmontable antes de quema; cotización y encaje por reconfirmar
Herrería · subtotal conocido ARS 393,000
MaterialCantidadSubtotal indicativoEstado
Punteras H3 existentes10.0 uARS 0Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Conectores auxiliares H2/locales12.0 uARS 144,000Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Pernos, tuercas y arandelas180.0 juegoARS 99,000Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Tornillos de madera350.0 uARS 42,000Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Placas/escuadras de refuerzo12.0 uARS 108,000Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Luces · subtotal conocido ARS 892,940
MaterialCantidadSubtotal indicativoEstado
Tira WS2811 exterior, rollo 5 m5.0 rolloARS 168,120Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Perfil aluminio y difusor, 2 m11.0 uARS 97,900Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Canal flexible y fijaciones del aro1.0 loteARS 60,000Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Nodo Ethernet ESP32 WT32-ETH012.0 uARS 30,538Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Fuente Mean Well XLG-200-12-A IP672.0 uARS 121,540Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Switch Ethernet 5 puertos1.0 uARS 25,742Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Gabinete de control y distribución2.0 uARS 60,000Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Driver y nivel de datos2.0 uARS 24,000Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Regulador 12 V a 5 V2.0 uARS 14,000Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Fusiblera DC de 6 vías2.0 uARS 37,200Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Fusibles calibrados y repuestos1.0 loteARS 8,000Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Cable DC cobre 2 × 2,5 mm², 50 m1.0 rolloARS 125,900Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Cable datos y patch Ethernet1.0 loteARS 30,000Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Conectores sellables por ramal1.0 loteARS 50,000Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Prensaestopas, grapas y soportes desmontables1.0 loteARS 40,000Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Electricidad común · subtotal conocido ARS 120,000
MaterialCantidadSubtotal indicativoEstado
Tablero AC, diferencial, térmica y tierra1.0 loteARS 120,000Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Anclaje A (provisión) · subtotal conocido ARS 540,000
MaterialCantidadSubtotal indicativoEstado
Bastidor triangulado y pies, componente físico1.0 conjuntoARS 300,000Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Anclas removibles4.0 uARS 240,000Provisión v11 retenida; revisar compatibilidad y precio para v13; cotización y encaje por reconfirmar
Transporte y montaje · subtotal conocido ARS 0
MaterialCantidadSubtotal indicativoEstado
Cuna rígida temporal para alas de ~1.997 × 3.000 mm4 uPor cotizarMaterial y secciones por definir; incluir apoyo de extremos salientes, cinchas y separadores
Riostras desmontables y protección de cantos1 lotePor cotizarDefinir al ensayar premontaje; recuperar después
Anclaje B (alternativa) · subtotal conocido ARS 0
MaterialCantidadSubtotal indicativoEstado
Patines y lastre superficial unidos mecánicamente1 conjuntoPor cotizarAlternativa a anclas de suelo; masa, geometría y precio por cálculo, no comprar ambas bases

Presupuesto de materiales CSV ↓ · Sonido y energía CSV ↓ · Trazado LED de estudio ↗

08 / decisiones obligatorias

Qué falta para que funcione de verdad.

ElementoComprobación antes de fabricar o usar
UnionesMedir H3 real, espesores, soldaduras, agujeros, tornillos y sección real; detallar esquinas convexas y entrantes, postes y mesa con camino de carga.
Rigidez espacialDiseñar y calcular cruces/arriostres en planos laterales y posteriores, y apoyos temporarios para cada etapa. Los 20 travesaños por sí solos no prueban resistencia a descuadre.
Anclaje ABastidor basal con anclas removibles: extracción del suelo ensayada, geometría, tornillos, vuelco y deslizamiento bajo viento y persona accidental.
Anclaje BPatines y lastre superficial unido mecánicamente: masa, brazo resistente, fricción y presión sobre suelo calculados para el mismo caso. Elegir una tras relevar predio.
Lluvia y fuegoSellar fenólico y proteger cajas IP apropiadas, conectores y drenajes. Desmontar tablero, LED, ESP32, baterías/fuentes, cableado y metal recuperable antes de quema autorizada bajo protocolo del evento.
TransporteConfirmar hueco útil, puerta, altura, amarres, peso real, maniobra y trayecto de cuatro alas o de dos caras; diseñar la cuna rígida y ensayarla con prototipo.

Base técnica para cálculo profesional: CIRSOC 601 madera y reglamentos CIRSOC vigentes. La geometría comprobada no equivale a una certificación estructural.

Ver revisión 12 archivada ↗
