Estado del proyecto. Geometría y despieces coordinados para comparar y prototipar. Faltan mediciones de herrajes, fijaciones, suelo y cálculo estructural para emitir planos de fabricación aprobados. Ocho personas es el objetivo de la variante metálica, no un aforo habilitado. La madera sigue definida como «no trepar».

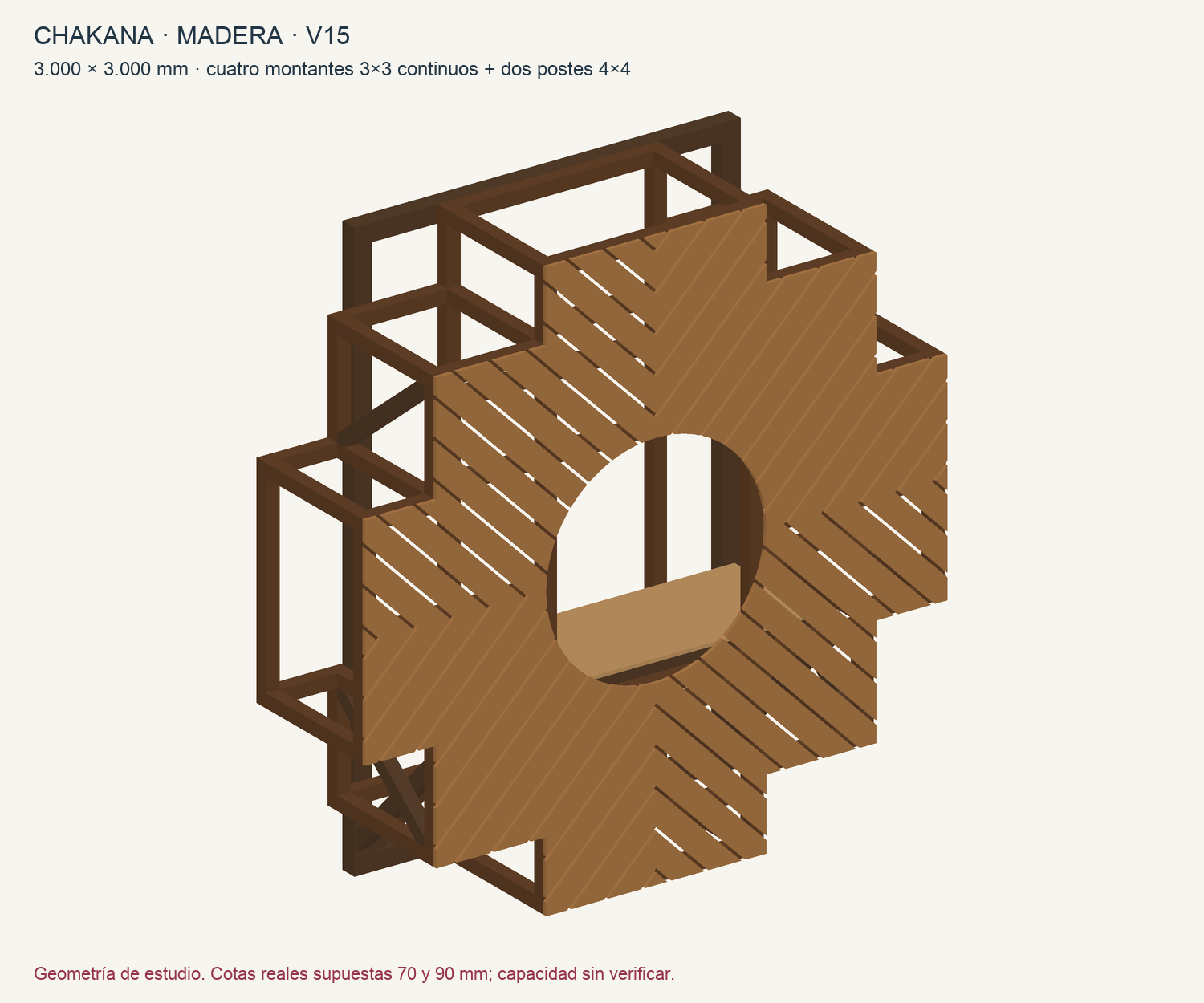

01 / Versión de madera
Continuidad donde más simplifica.
Cuatro palos 3×3 de 3000 mm, dos por cara, además de dos postes posteriores 4×4 de 3000 mm. Los montantes forman también los lados del marco central: se eliminan empalmes en esas líneas.
Diez travesaños comparten el mismo largo de 994,22 mm. Los veinte separadores entre caras son iguales, de 640 mm. Se añaden cuatro diagonales laterales iguales para vincular frente y dorso.
El revestimiento conserva el círculo de Ø1134,22 mm. Tal como se acordó, los montantes quedan detrás de sus bordes y ocupan 70 mm a cada lado; el ancho libre horizontal es 994,22 mm.
3 × 3 mfachada154piezas45tipos de corte

La referencia es la silueta Tawa Chakana de Wikimedia, normalizada a 3000 mm y simetrizada. Es una interpretación geométrica documentada, no una proporción histórica universal. La fachada, el bastidor y sus elementos funcionales se distinguen: la mesa y los apoyos posteriores no tienen simetría en todos los ejes.
02 / H3 y continuidad
Dos esquinas. Un nudo distinto para la línea continua.

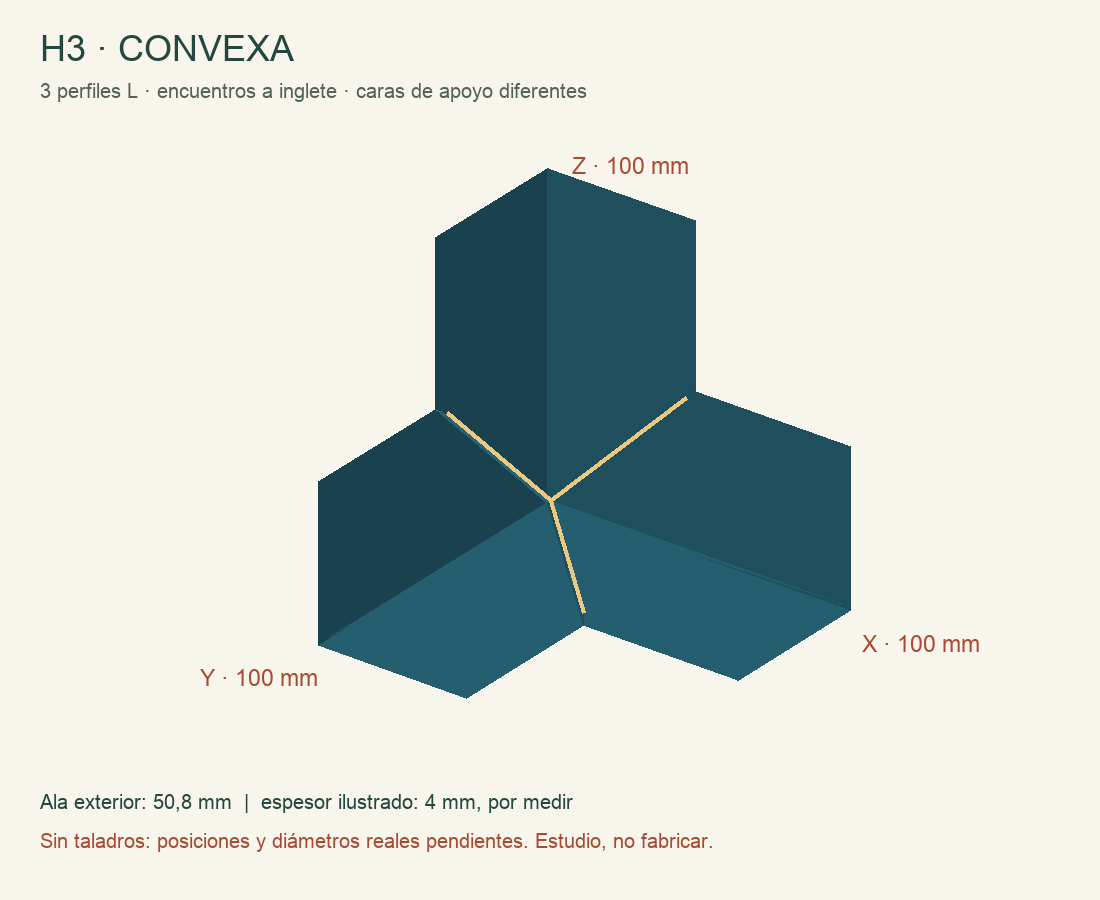

H3 convexa
Para esquinas exteriores. Tres perfiles L ortogonales desde un vértice común; alas de 50,8 mm y brazos de 100 mm estimados.
Lámina 2D + 3D · Girar en 3D

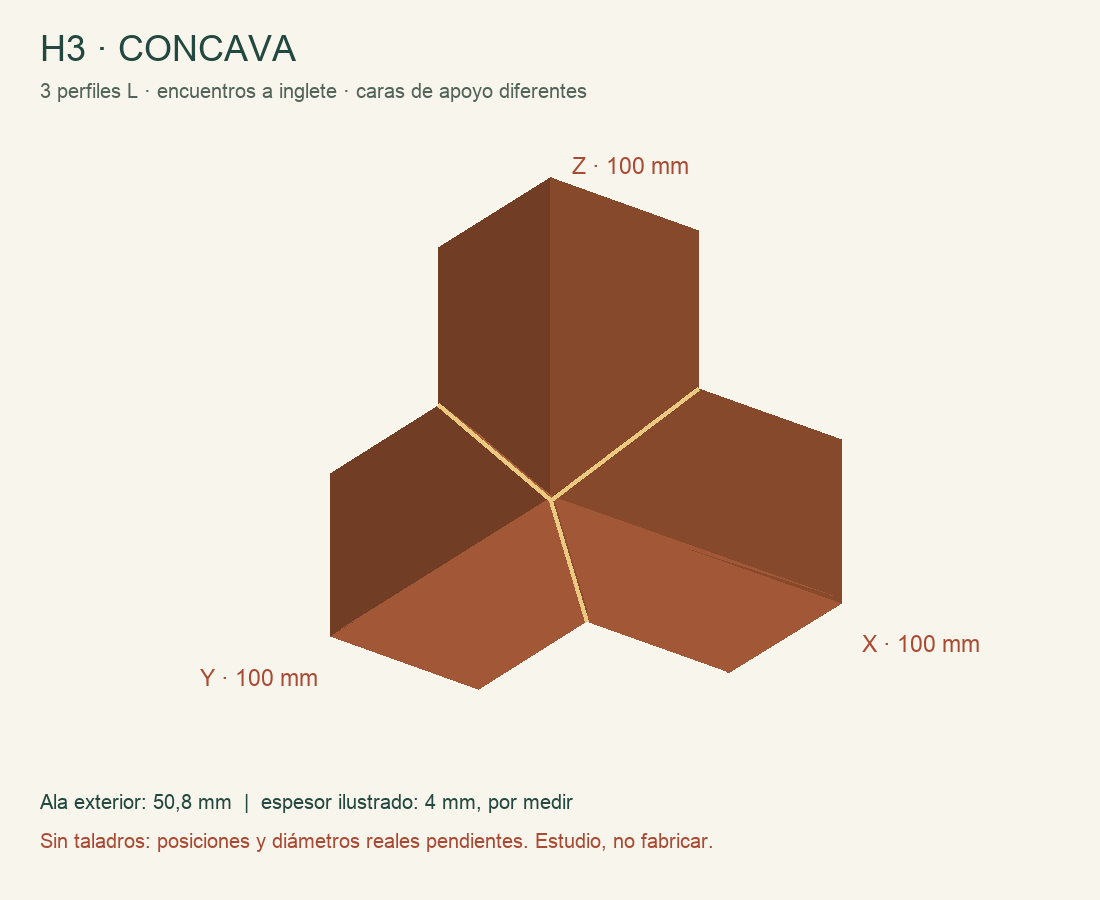

H3 cóncava
Para rincón interior. Las caras de apoyo cambian de lado. Comprobar la mano real y el acceso del atornillador con una plantilla.
Lámina 2D + 3D · Girar en 3DEncuentro T
Los montantes de 3 m permanecen enteros. Los travesaños llegan a sus caras. La unión requiere placa T/H2 o solución calculada; no hay que cortar el palo para obligarlo a entrar en una H3.
El mapa marca 24 esquinas candidatas a H3 convexa, 8 a cóncava y 8 T de contorno. Se suman 8 T del marco central.
Ver mapa de posicionesNudo T en 3D
Detalle a resolver antes de perforar: un brazo de 100 mm que cruza una madera de 70 mm puede dejar sólo 30 mm de apoyo en la siguiente. Espesor, agujeros, tornillos y soldadura no están confirmados. El volumen de 4 mm en el modelo es ilustrativo. Los marcadores del visor identifican posiciones candidatas, no herrajes calculados ni instalados.
Ver la comprobación del apoyo a escala 1:1
03 / Montaje e identificación
Seguir la secuencia. Seleccionar cada pieza.
Elegí madera, metal, fenólico o una H3. Avanzá por etapas, girá el conjunto y seleccioná un ID para abrir su lámina. La separación es una ayuda visual; no define la maniobra de izado. Las cotas del visor corresponden a la envolvente seleccionada.
Simulación inmersiva: en el modelo de madera podés alternar amanecer, atardecer, día y noche; activar o quitar DJ, público, molinos, terreno serrano, aro LED y cuatro sistemas de sonido. Los cambios de luz y los píxeles se muestran animados. Las siluetas de DJ, público y equipos son ambientación representativa; el montaje por etapas y sus cotas pertenecen al modelo geométrico v15.
Abrir visor a pantalla completa
04 / Taller y transporte
Cuatro bastidores laterales. Los palos largos, enteros.

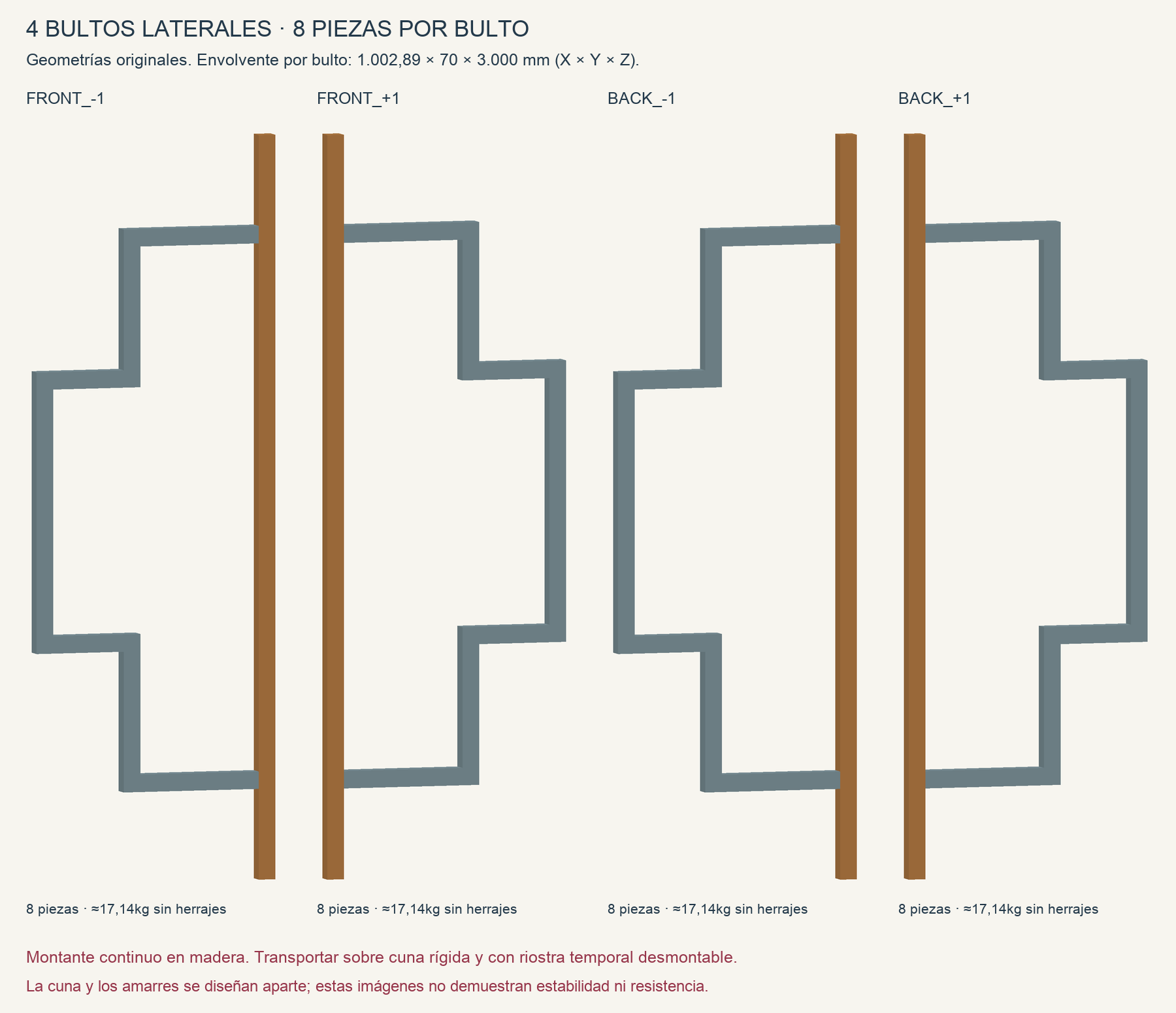

La propuesta preferida lleva cuatro laterales planos: izquierdo y derecho del frente, izquierdo y derecho del dorso. Cada bulto reúne ocho maderas y cabe aproximadamente en 1003 × 3000 × 70 mm, antes de añadir herrajes y cuna. Cada lateral requiere arriostramiento temporal para conservar su forma durante transporte y montaje.

Los travesaños centrales, separadores y diagonales viajan en paquetes por tipo. La fachada se transporta aparte, entre tableros protectores, con separadores y amarres sobre apoyos. No apoyar peso sobre puntas, tablas finas ni huecos. La masa ilustrativa de cada lateral es 17,14 kg de madera a 500 kg/m³, sin herrajes ni cuna; no es un límite de manipulación manual.
Alternativa con mayor premontaje: llevar las dos caras completas de 3 × 3 m, cada una en una cuna plana rígida; ahorra cierres centrales en campo y aumenta el volumen y las exigencias de carga. Las fases del visor agrupan ambos laterales de cada cara. Una división horizontal que corte los montantes contradice la continuidad elegida y requeriría diseñar empalmes nuevos.
Medir y ensayar
Medir secciones reales, H3 y tornillos. Hacer un nudo exterior, uno entrante y uno T con retazos. Confirmar encajes y cerrar el detalle estructural.
Cortar por familia
Usar un mismo tope para repeticiones. Marcar tipo, ID, cara y orientación. Presentar primero una pieza; repetir sólo después de controlar longitud y escuadra.
Armar en plano
Preparar cuatro laterales, controlar sus diagonales y fijar riostras temporales. Embalar sin fachada para evitar daños en las costaneras.
Replantear y estabilizar
Resolver nivel, suelo y anclajes antes de izar. Montar postes y dorso con apuntalamiento. Unir los frentes y colocar separadores.
Cerrar el volumen
Completar travesaños y riostras de profundidad. Verificar transferencia a los postes, estabilidad y fijaciones antes de retirar apoyos temporales.
Equipar y revisar
Montar mesa desmontable, fachada y luces. Inspeccionar todo el conjunto; definir restricciones de uso y recepción antes de habilitarlo.
Identificadores exactos de cada bulto · CSV
05 / Iteraciones siguientes
La misma silueta, otros sistemas.

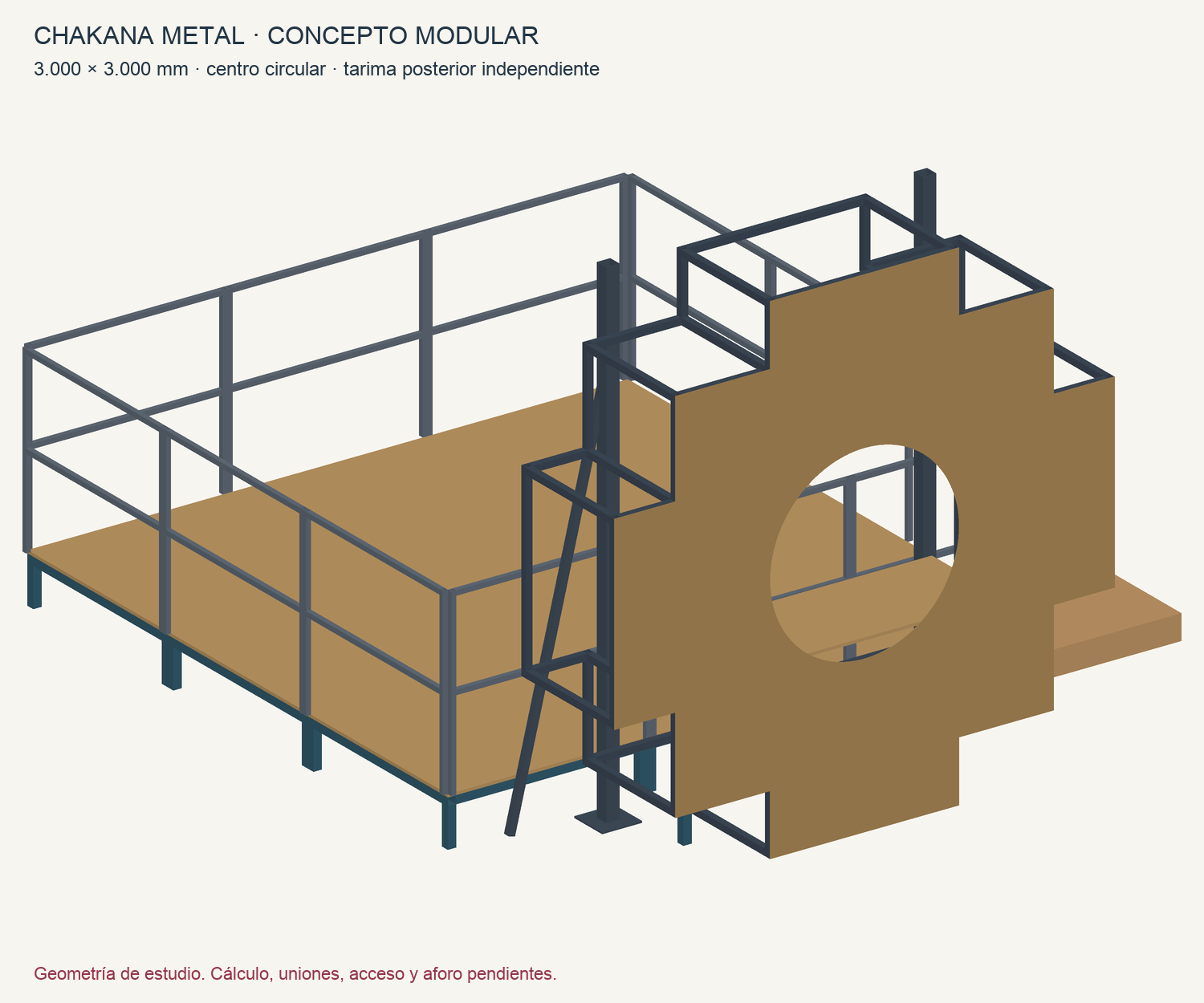

Metal · objetivo de ocho personas
Tarima independiente de 3,60 × 3,60 m a 0,30 m de altura, con nueve cassettes iguales de 1200 × 1200 mm, piso desmontable y protección de bordes. La zona de baile se sitúa detrás del símbolo; no sobre la corona de 3 m.
209 piezas de estudio en 21 tipos. La envolvente decorativa y el acceso se muestran como dos referencias adicionales: no son piezas incluidas en la compra.
Perfiles, uniones, vibración, cargas de baile, barandas y anclajes quedan pendientes de cálculo. No hay aforo aprobado.
Proyecto metálico + catálogo

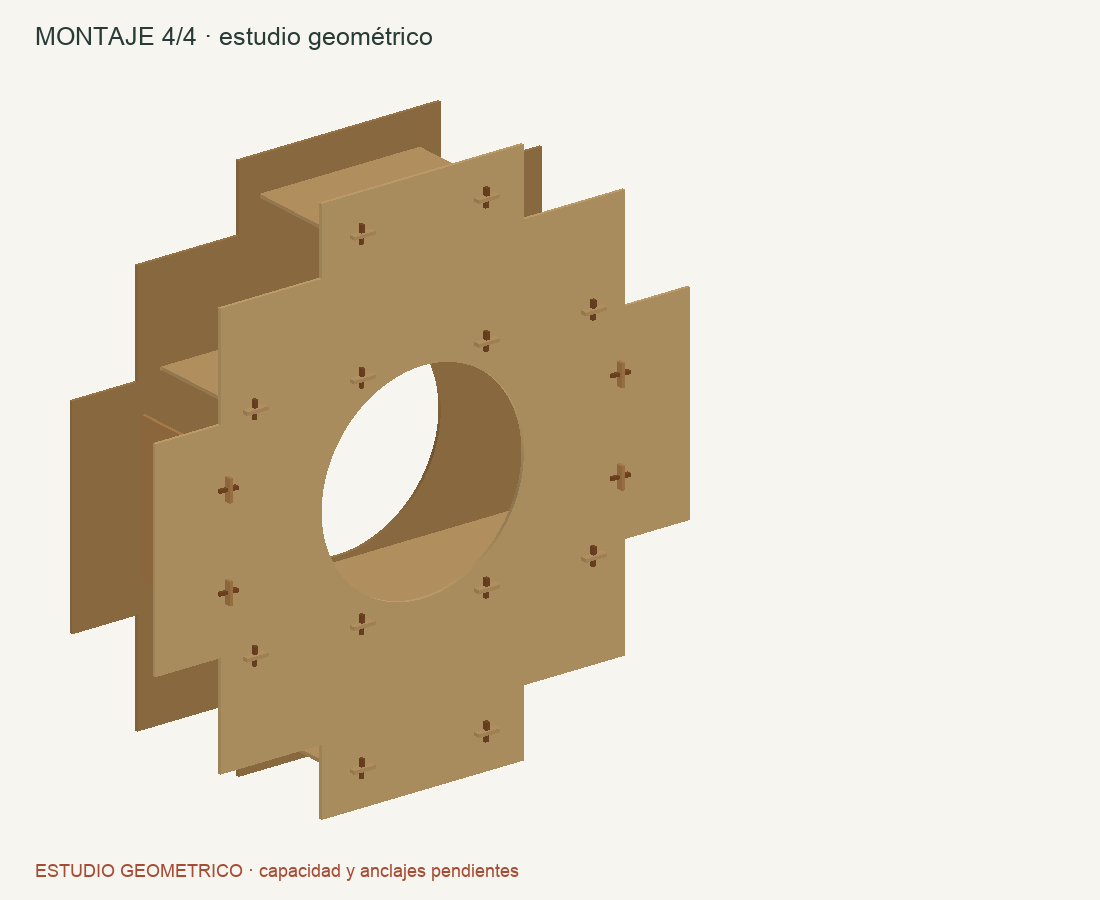

Fenólico · seis familias
Diseño propio inspirado en la lógica de montaje plano de Playatech. 54 piezas: 16 paneles, 6 costillas y 32 cuñas. Placas de 1220 × 2440 × 18 mm.
El anidado requiere 12 placas netas, más una opcional de reserva. Cuerpo de 636 mm; 706 mm incluyendo lengüetas. Ensayar espesor y tolerancia con el cupón antes de cortar las placas completas.
Es la variante recuperable. El fenólico y sus resinas quedan excluidos de la quema artística.
Proyecto encastrable + anidado
06 / Compra, reserva y prototipo
Cantidades trazables. Cotizaciones pendientes.
| Rubro / variante | Compra de estudio | Condición |
|---|
| Madera 3×3 | 24 barras netas + 2 de reserva = 26 | 70 × 70 mm reales supuestos; stock de 3050 mm mínimo. |
| Madera 4×4 | 4 barras netas + 1 de reserva = 5 | 90 × 90 mm reales supuestos; stock de 3050 mm mínimo. |
| Fachada y mesa | Costaneras seleccionadas + 20 %; una placa fenólica para mesa | Metros exactos en CSV; tablero final de 1800 × 620 × 18 mm. |
| Herrajes, tornillos y anclajes | Cantidad pendiente de diseño | Relevar H3 existentes; no equivale a costo cero. |
| Metal | Perfiles por sección y 9 tableros de piso | Listado orientativo independiente; incluye reservas expresas en su CSV. |
| Fenólico encastrable | 12 placas netas + 1 opcional | El anidado separa piezas al menos 8 mm. Corte y tolerancia por cupón. |
El plan de barras de madera reserva 20 mm para saneo total y 5 mm por corte. La reserva se lleva entera; no sumar dos veces su porcentaje al comprar. Confirmar largo comercial, sección real, defectos y disco antes de usar este aprovechamiento. Las cantidades nuevas sustituyen las de geometrías anteriores; todavía no hay un total monetario actualizado con cotizaciones de v15.
Prototipo de 1 m, sin mesa
146 piezas a escala geométrica 1:3, con los cuatro montantes continuos y las mismas diagonales. Secciones de estudio: 23,333 y 30 mm; deben adaptarse al stock real antes de cortar. Programa de cuatro semanas: medir y ensayar, preparar laterales, unir y arriostrar, montar piel y registrar ajustes.
Modelo 1 m ·
Despiece ·
Programa y condiciones
07 / Condiciones para llevarlo a obra
Dos anclajes posibles, a dimensionar para el terreno.
A · Anclaje al suelo
Bases y tensores conectados a anclajes específicos, fuera de la circulación. Verificar extracción, suelo húmedo, servicios enterrados y cargas de viento. Tipo, cantidad y profundidad dependen del sitio y del cálculo.
B · Base con lastre
Estabilizadores con lastre asegurado mecánicamente, reparto de carga y brazo resistente calculados. El peso suelto junto a un poste no constituye un anclaje. Mantener libres accesos y recorridos.
La continuidad de los palos reduce empalmes, pero no demuestra por sí sola resistencia. Falta comprobar uniones, arriostramiento, vuelco, deslizamiento, levantamiento y deformación. La versión metálica además requiere análisis de vibración, baile, acceso y protección de bordes.
Para lluvia: proteger cantos, evitar agua retenida y contacto directo de madera con suelo; prever electrónica, fuentes y conectores exteriores como módulos desmontables, con desconexión y revisión eléctrica. Ninguno de estos modelos certifica impermeabilidad. Separar componentes reutilizables antes de cualquier quema autorizada: fenólico, cables, LED, fuentes y materiales con tratamientos desconocidos no forman parte del combustible previsto.
08 / Documentación coordinada
Abrir, revisar y compartir.
Descomprimí el paquete y abrí index.html. El visor incorpora modelos y librerías: no necesita cargar un servicio externo. Los archivos GLB/DAE permiten continuar el trabajo en herramientas 3D compatibles; los DXF y SVG contienen los perfiles. No se entrega un archivo SKP nativo.
Esta revisión coordina geometría y fabricación de las tres variantes. Los documentos y renders anteriores conservan valor histórico y no deben usarse como planos de v15. Sonido, iluminación y presupuestos anteriores requieren conciliarse con las cantidades de esta revisión antes de presentar un presupuesto definitivo.
Abrir el archivo público anterior: sonido, iluminación y antecedentes. Sus cantidades y renders no corresponden automáticamente a la geometría v15.
Fuentes y criterio
Más fuentes y supuestos en las memorias de uniones, metal y fenólico. Estas referencias no certifican la instalación concreta.
